方案简介

校园网络布线方案

教室信息化设备持续增加、Wi‑Fi6 全面升级,不仅带来端口不足、带宽与布线标准提升的压力,还因传统网络层级繁杂、结构复杂导致新业务上线繁琐、故障排查困难;加之分散众多的弱电间运维负担重且存在消防隐患,同时传统网线数量多挤占桥架空间、易老化,而全光网络仅需少量光纤、使用寿命可达二三十年,更适配当下需求。

免费咨询热线 400-087-8778

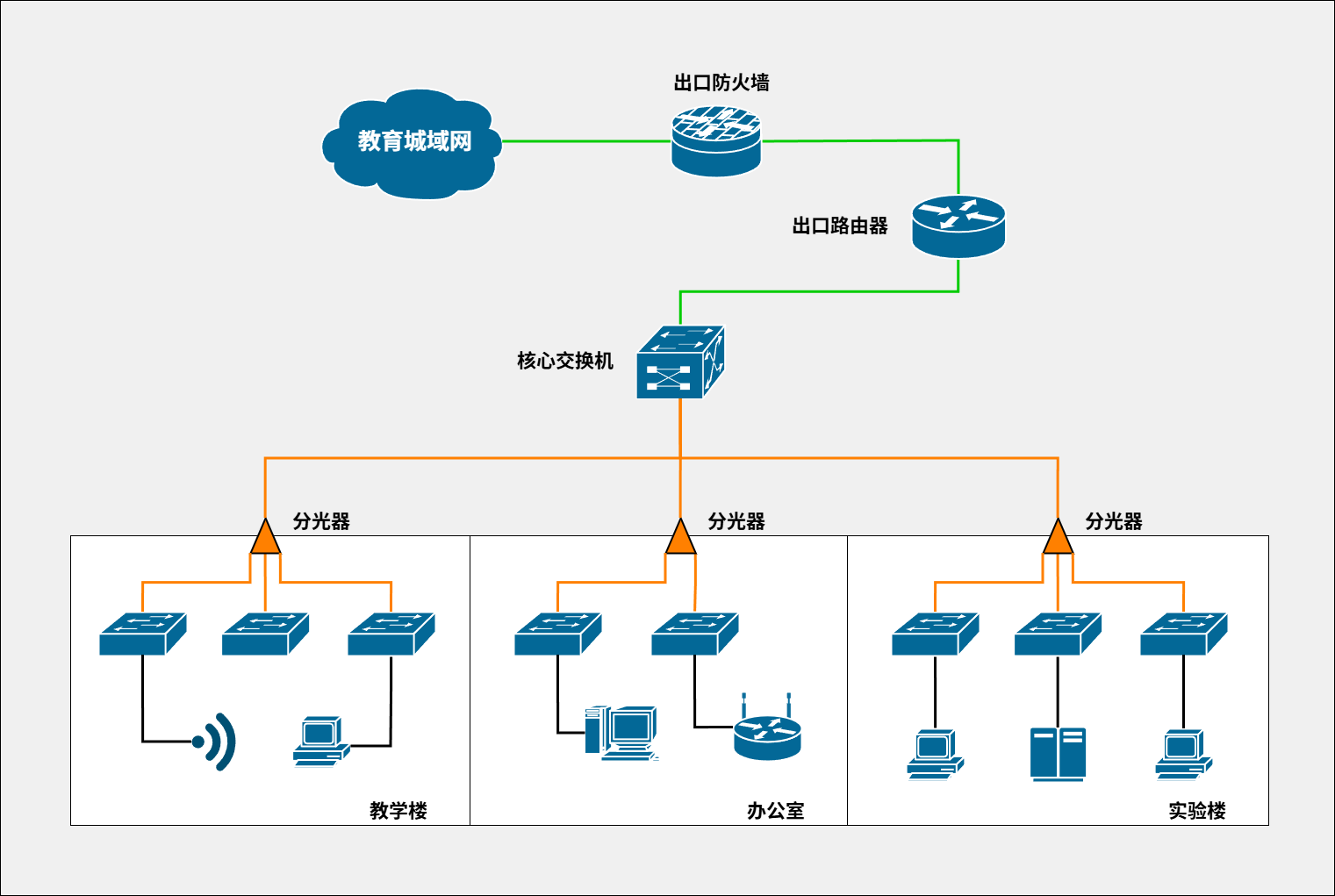

方案架构图

校园布线架构设计

核心机房层

采用单模光纤搭建全校主干链路,承载教学楼、宿舍楼汇聚设备数据转发,高带宽支撑全校 Wi-Fi6、多媒体教室并发访问。

楼栋汇聚层

各楼栋弱电间部署光配线箱,通过 OM4 多模光纤下联教室点位,简化中间层级,降低弱电间运维与消防隐患。

教室接入层

教室采用轻量化光纤入户替代传统大量双绞线,单根光纤可承载多台信息化设备,释放桥架空间、延缓线路老化。

线材硬件选型

主干光纤

OS2 单模光纤用于机房至各楼栋长距离传输,传输损耗低,适配跨楼宇大范围校园组网。

接入光纤

教室点位使用皮线光纤,布线占用空间小,使用寿命长达二三十年,长期无需频繁更换线材。

配套设备

搭配 Wi-Fi6 光口 AP、光纤配线架,少量光纤即可满足多媒体教学、无线覆盖多设备端口需求。

施工运维保障

布线施工规范

光纤独立桥架敷设,和强电管线分离,精简线缆总量,减少弱电间线路堆积带来的消防风险。

链路检测验收

完工测试光纤衰减、无线并发吞吐量,保障教室多设备同时在线无卡顿、网络稳定。

后期运维拓展

架构层级精简,故障可快速定位楼栋与教室;预留光纤冗余,后续新增教学设备无需改造主干线路。

方案优势

01 消防安全优化
02 长期成本更低
03 运维管理简易
04 带宽扩容充足
全光布线线缆用量少,大幅节省桥架空间,线路不易堆积,降低校园弱电间消防隐患
光纤使用寿命可达二三十年,长期减少线材更换、重复布线的改造投入
网络层级精简,故障定位简单,减轻多楼栋分散弱电间日常运维压力
高带宽光纤主干完美匹配 Wi-Fi6、多媒体教学设备,解决教室端口不足、带宽瓶颈问题
